Das Innenleben einer T4 Beifahrertüre, Juni 2006

Deeplink Tipps & Tricks: Türverkleidung für große Lautsprecher anpassen

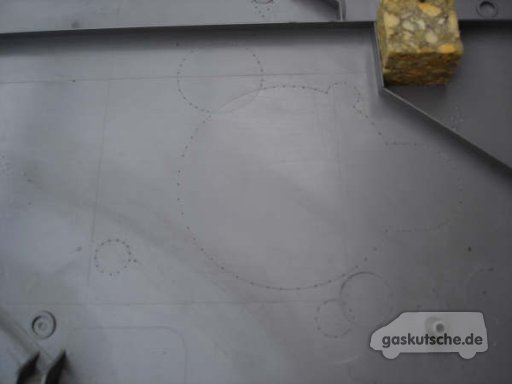

Markierung auf der Rückseite der Türverkleidung
Markierung auf der Rückseite der Türverkleidung
Bildautor: [gra]
Bei Modellen welche ab '96 gebaut wurden befindet sich auf der Rückseite der Türtaschen die Markierung für den Ausschnitt, welcher für den Einbau der Körbe notwendig ist.

Richtig erkennen kann man diese Markierungen nicht auf dem kleinen Thumbnail, sondern erst auf dem großen Bild. Daher einfach einmal darauf klicken.

Solche Türverkleidungen finden sich beispielsweise bei Fahrzeugen welche standardmäßig ohne Lautsprecher in den Türen ausgeliefert wurden und natürlich auch an der Beifahrerseite wenn eine Doppelsitzbank verbaut wurde. In diesem Fall ist keine Türtasche auf der Verkleidung montiert.

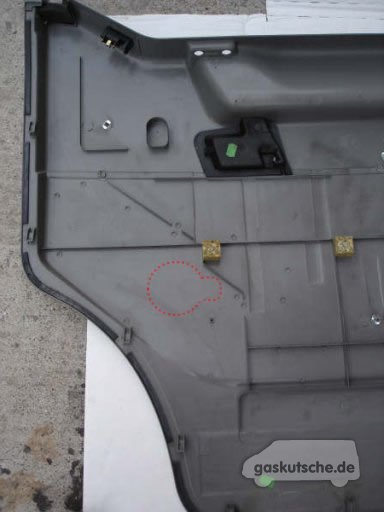

Rückseite der Türverkleidung
Rückseite der Türverkleidung
Bildautor: [gra]
Links ist fast die komplette Türverkleidung zu sehen. Da man die Markierung nicht mehr erkennen würde, habe ich sie als rot gepunktete Linie hervorgehoben. Wie es bei einer original von VW mit Öffnung verbauten Türverkleidung aussieht ist auf dem folgenden Bild zu sehen:

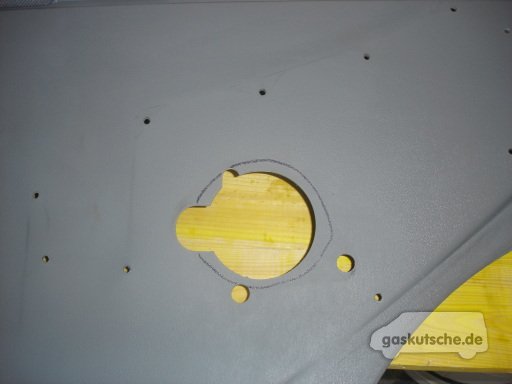

Original ausgeschnittene Öffnung
Original ausgeschnittene Öffnung
Bildautor: [mat]


In diese Öffnung wird der Korb eingesetzt in welchem später der Lautsprecher selbst festgeschraubt wird. Die zwei Bohrungen und die halbrunde Öffnung am Rand des Lochs sind für die drei Zapfen in welchen die Schrauben geführt sind welche den Korb fest mit der Tür verbinden.
